Presentamos aquí algunos casos de éxito en la aplicación de las antenas.
Todos ellos son casos reales y las fotografías mostradas determinan el estado anterior y el resultado tras la intervención, ampliado en detalle en algunos casos. Dada la cantidad de intervenciones y su material gráfico solo mostramos una mínima parte de la intervención. Si necesita algún dato adicional, así como datos de otras ubicaciones mejoradas, no dude en consultarnos a la dirección multiantena@multiantena.com
Estaremos encantados de atenderle.
Ruta de los Miradores (Albaicín, Granada)
Actuación realizada entre Junio de 2024 y Diciembre de 2024, como parte del proyecto de Eliminación de cableado y antenas de la Ruta de los Miradores, Multiantena Sistelmicro fue la encargada de planificar los trabajos, plantear los procedimientos de cambio y eliminación de antenas en el proyecto promovido por el Excelentísimo Ayuntamiento de Granada y patrocinado por el Plan Alhambra, que permitió el soterramiento de más de 900 metros de calles con empedrado granadino, la renovación y mejora de éste y el cambio de antenas visualmente contaminantes y de alto impacto por otras sin impacto visual y mimetizadas. Tras los estudios de impacto, se determinó la actuación sobre 38 viviendas o instalaciones, a pesar de que el número de antenas retiradas fue superior, por estar obsoletas, averiadas o sin servicio.
Todo lo referente a la sustitución se hizo de manera coordinada con los vecinos e inmuebles afectados, con puesta en servicio de cada una de ellas de manera protocolizada, con lo que los resultados fueron completamente correctos.

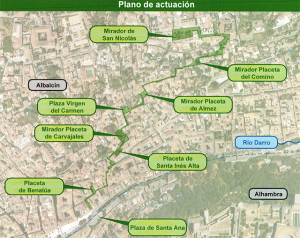

Este plano sintetiza el recorrido y donde se ha actuado, prioritariamente en edificios con instalaciones contaminantes visibles desde la Ruta señalada, que en ocasiones estaban en calles cercanas o que por su altura debían ser cambiadas. Aparte de los miradores o placetas, todas las calles que las interconectan o forman parte del recorrido también se incluyeron en el estudio del proyecto.
Mostramos a continuación algunos de los lugares intervenidos. Si desea ampliar la información o más información sobre alguno en concreto de los miradores o calles intervenidas puede contactar con nosotros en multiantena@multiantena.com
Ejemplo 1, Placeta de Carvajales
Considerado como uno de los más importantes puntos de observación de los monumentos Nazaríes, se encontraba en su vertiente sur completamente degradada, con varias antenas impidiendo el disfrute paisajístico.

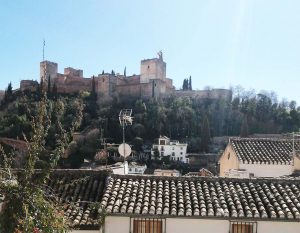

Placeta de los Carvajales degradada:
Como se aprecia en la foto tomada antes de la intervención, la vista hacia la Alhambra estaba muy degradada, con varias antenas e incluso algunas parábolas de recepción satelital en la línea visual.

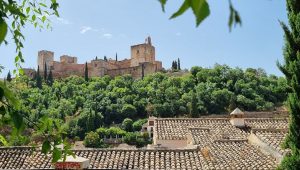

Placeta de los Carvajales después de la intervención:
Tras la intervención, se eliminaron todas las antenas de TV (cuatro), las parabólicas (en número de dos) fueron ubicadas en lugares no visibles desde el exterior, sin degradación de prestaciones. El grado de mimetización es total. Solo es ligeramente perceptible una de las cuatro, estando el resto ubicadas en recodos de la estructura perfectamente válidos.
Ejemplo 2, Calle del Aljibe de Trillo
La Calle del Aljibe de Trillo es una larga travesía que vertebra la Ruta de los Miradores y que por su longitud ha tenido varias intervenciones. Mostramos seguidamente algunas de ellas, que por su impacto visual eran objetivo claro del proyecto, y que tras las actuaciones han quedado limpias en aquellos casos en los que ha sido posible intervenir. Pese a mostrar dos antenas, existían cuatro mástiles de gran altura, cada una de ellas con una antena muy visible y contaminante en su parte final.

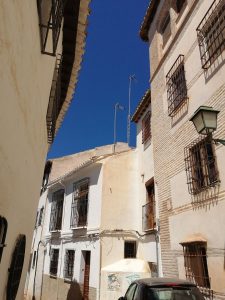

Calle del Aljibe de Trillo, situación anterior:
En este caso, dos torres de celosía soportaban a antenas de tipo yagi, que además tenían problemas por su orientación a un centro emisor que estaba ocluido por la zona del bajo Albaicín.

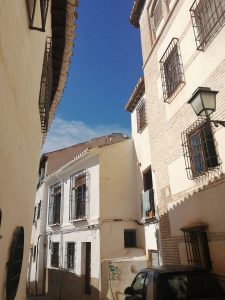

Calle del Aljibe de Trillo, una vez descontaminada:
Se observan, tras un detenido estudio, dos pequeñas antenas del tipo Multi3 mimetizadas y pintadas con un color parecido al del muro soporte. Se muestra un detalle de éstas.

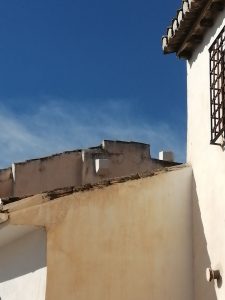

Calle del Aljibe de Trillo, detalle de las antenas instaladas en sustitución de las torres de celosía:
Ejemplo 3, Placeta de Almez
Situada casi a medio recorrido de la Ruta de los Miradores, contempló varios cambios de antena y eliminación de torres y mástiles arriostrados. En ésta ubicación los cambios ascendieron a cinco antenas. Mostramos uno de ellos, siendo el resto de la misma gravedad. Todo el entorno ha quedado libre de antenas.

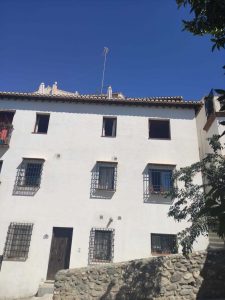

Placeta de Almez, degradada (antena con mástil telescópico arriostrado):
Puede observarse que durante unos días coexistieron ambas antenas instaladas.

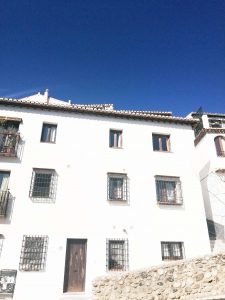

Placeta de Almez, tras eliminación de antenas contaminantes y puesta en servicio de la antena mimetizada:

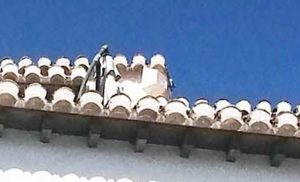

Placeta de Almez, detalle de instalación bajo alero de tejado:
Como puede comprobarse, la integración es absoluta, solo visible tras un detenido análisis.
Ejemplo 4, Calle del Aljibe de Trillo (sector este)
Este caso es un perfecto ejemplo de integración paisajística en campo cercano. La antena ha sido instalada en un patio con uso cotidiano y gracias a su tamaño y ausencia de aristas cortantes, así como su pequeño tamaño se convierte en un elemento más.

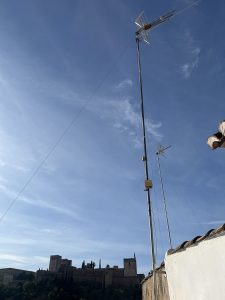

Calle de Aljibe de Trillo, sector este (degradado por dos enormes antenas)
Tras la intervención, las dos antenas fueron retiradas.

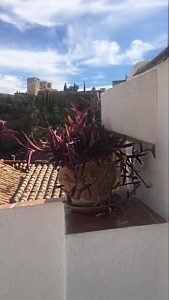

Calle del Aljibe de Trillo (este) visto desde terraza de usuario:
Obsérvese que la presencia de una planta decorativa justo delante de la antena no presenta ninguna alteración en sus características. El resultado fue completamente satisfactorio.

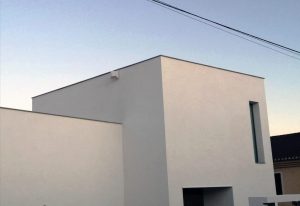

Aplicación de Antena Multi3 mimetizada en vivienda unifamiliar de nueva construcción.
En este caso la instalación fue hecha directamente a una casa de nueva construcción, en una población del área metropolitana de Granada, de tipo racionalista que realmente “absorbe” la antena, siendo casi imperceptible. La antena fue conectada a un amplificador distribuidor con cinco salidas para otras tantas habitaciones con excelente resultado.
Aplicación de Antena mimetizada en Residencia de Estudiantes
Como mejora del entorno paisajístico y aumento de la integración sostenible en una Residencia ubicada en un edificio de singular arquitectura muy cerca del centro de Granada capital, se procede al cambio de una antena Yagi de gran ganancia y sus herrajes (mástil y garras de pared) por una antena Multi3 adosada a la pared, por medio de codo en tubo de 30mm.

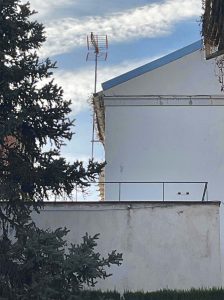

Vista de antena y degradación del paisaje anterior

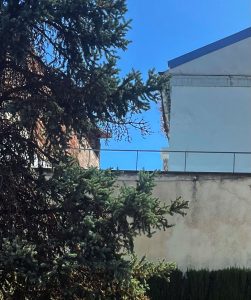

Vista de nueva antena instalada y anteriores herrajes retirados

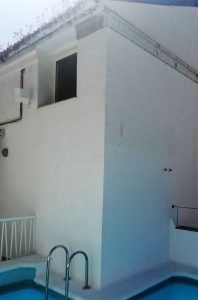

Vista en detalle (desde otro ángulo) de nueva antena
Como puede comprobarse, el entorno queda mejorado de manera evidente. Todo el espacio queda diáfano y más acogedor, sin elementos que lo distorsionen.
Aplicación de Antena Mimetizada en vivienda unifamiliar
La aplicación de la antena Multi3 se realizó en sustitución de las tres antenas que existían en el tejado del edificio, completamente obsoletas y que proporcionaban una deficiente recepción con contínuos cortes o pixelados de la señal. Las antenas anteriores comprendían dos L.P. (Log-Periodic) en ambas polarizaciones (inferiores) y una Yagi de 1,3m de longitud y reflector a rejilla en ángulo diedro (superior).
Vista 1, Situación previa a implementación de Multi3:
Vista 2, antena Multi3 instalada directamente a pared de torre en edificio (señalada con un círculo rojo). El mástil de las antenas eliminadas se ha reutilizado para una estación meteorológica doméstica:
Tras la eliminación de las antenas obsoletas y la incorporación de la antena Multi3 se consiguió una perfecta recepción de todos los canales del espectro entre 470 y 694 MHz, sin pixelados, con señal superior a +75 dBµV en cualquier canal y una MER mínima de 28 dB (peor caso). La señal
Esta señal se distribuye a las diversas tomas de pared instaladas usando la anterior red de distribución.
